旋回式破碎機原理和結構圖解

旋回破碎機自問世以來已經有幾十年的時間，但是在實際的使用中，卻很少聽到它的名字，這是因?yàn)樾�回破碎機的型號相比于錘破和顎破，產量更大，也因此旋回破碎機更多的是用在大型礦山生產線或采石場中。這就造成很多人對旋回破碎機并不是很熟悉，下面就帶您了解設備的原理以及結構信息。

旋回式破碎機原理

設備開始運行時，電機通過水平軸和傘齒帶動偏心軸套運動，破碎錐在偏心軸的帶動下進行運動，由此在破碎壁之間來回?cái)[動收縮。進而使破碎腔內的物料不停的受到擠壓破碎，在粒度小于出料口尺寸時，便會從底部排出。

旋回式破碎機結構圖解

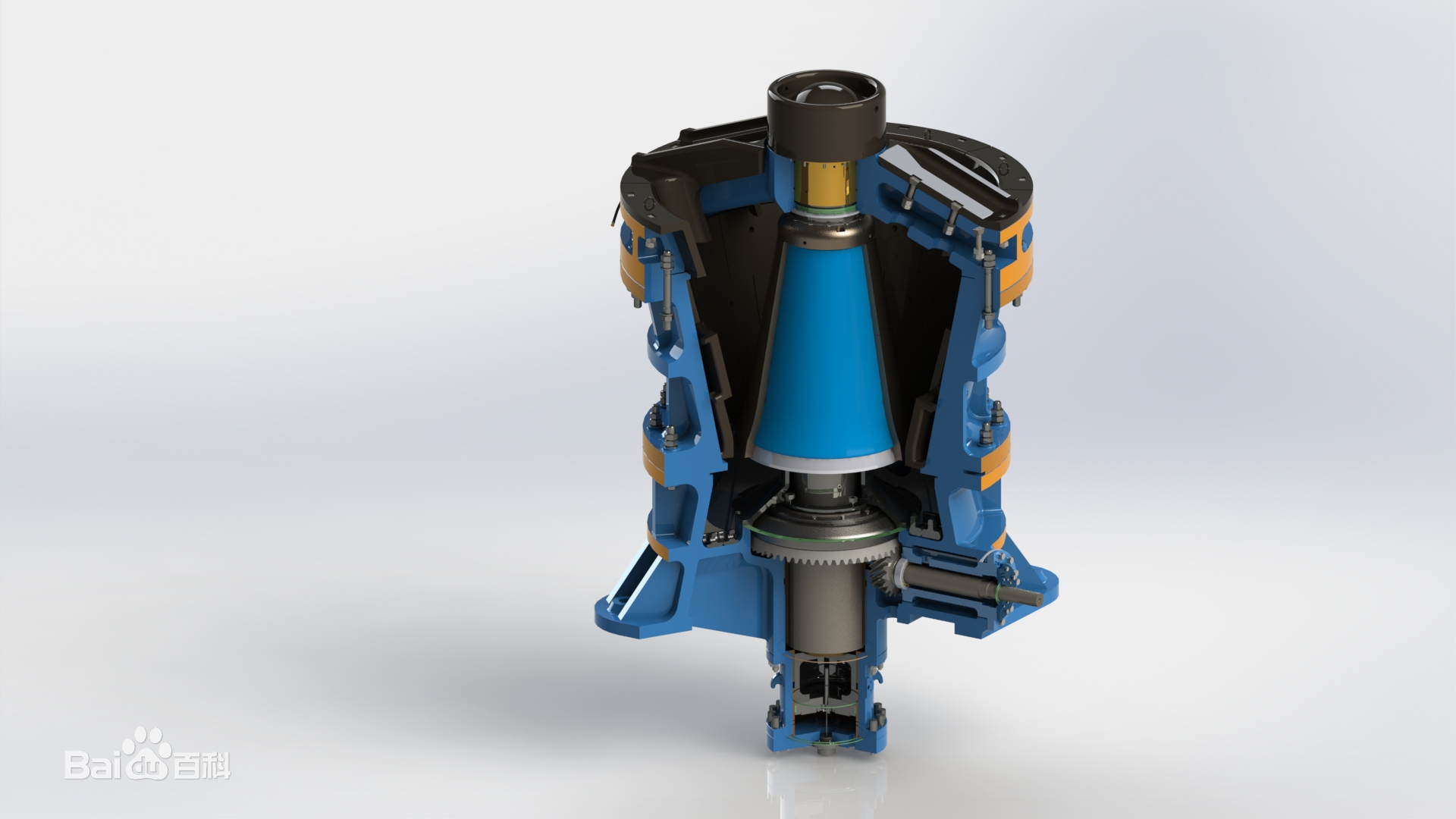

旋回式破碎機在結構上主要有機架、破碎錐、偏心軸、主軸以及液壓裝置等部分。下面為您詳細介紹。

機架

機架是由機座、中間機架、橫梁等部位組成，彼此之間相互由螺栓緊固，整體需要安裝在混凝土基座上。

破碎錐

破碎錐加上固定錐(中間機架)是設備主要的工作結構。破碎錐的外表面套有三塊環狀錳鋼襯板，同時在中間澆筑鋅合金，以此讓襯板和椎體保持更為緊密的接觸。同時在襯板上部用螺帽擰緊，為了防止其松動，需要在螺帽上安裝緊鎖板。

主軸

破碎錐便是安裝在主軸上的，主軸上端通過錐形螺帽、錐形壓套、襯套以及支撐環等懸掛在橫梁上。當破碎機設備開始運轉時，襯套的下端是呈圓錐面的，故可以保障襯套沿著支撐環滾動，因此來達到破碎錐擺動的要求。

偏心軸

主軸的下端便是插在偏心軸套的孔中，當偏心軸套開始運行轉動時，破碎錐的軸就會以橫梁上的緊固點作圓錐面擺動，進而產生破碎作用。這其中，偏心軸套的整個內表面和偏心軸套的工作面，都需要澆筑八十合金，以減少其磨損。

液壓裝置

液壓裝置為一個較為單獨的裝置，并不是設備的主要零件，這里寫出來主要是因?yàn)樗�在設備中的作用是用以在設備出現過載現象是保護設備的正常運行。

以上就是關于旋回破碎機的原理以及結構圖解了，希望能夠?qū)δ�選擇設備有一些幫助。更多信息您可以咨詢我們的在線客服進行了解。
